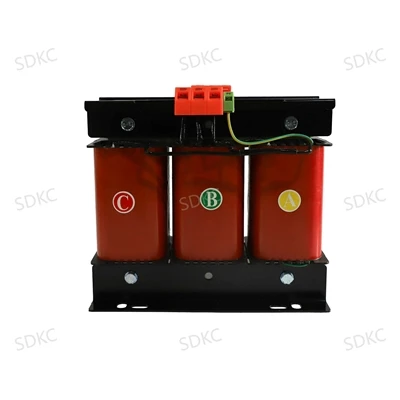

三相変圧器-は電力システムの中核機器であり、その標準化された設置と使用は、電力網全体の安定した運用と人員と機器の安全に直接影響します。試運転後の変圧器の長期にわたる信頼性の高い効率的な動作を保証するには、一連の専門的な技術要件と安全ガイドラインに厳密に従う必要があります。-この記事では主に、インストール前の準備とインストールから日常の運用とメンテナンスに至るまでのプロセス全体にわたる重要な注意事項について詳しく説明します。-
I. インストール前の準備-
1. 機器の検査:
* 目視検査: 変圧器のケーシングに機械的損傷、変形、腐食がないか検査します。磁器ブッシュ（絶縁体）に亀裂や損傷がないか確認してください。
* 文書検証: 変圧器の銘板データが設計要件を満たしていることを検証します。
* 内部検査: 大型の変圧器やコアの吊り上げ検査が必要な変圧器の場合、専門家が乾燥した清潔な環境で実施する必要があります。コアとコイルのズレ、変形、絶縁層の損傷を検査します。
2. 環境検査:
* 設置場所: 設置場所は乾燥していて、換気がよく、腐食性ガスがなく、粉塵が少なく、激しい振動や爆発の危険がない場所である必要があります。{0}}
* 基礎: 基礎は、変圧器の総重量を支えることができ、しっかりしていて、水平で、設計寸法に適合している必要があります。ローラー付き変圧器は、停止装置をしっかりと固定する必要があります。
防火および安全距離: 変圧器には認定された消火設備を備え、変圧器と周囲の物体との間に十分な熱放散と安全な動作距離を確保してください。{0}
II.設置時の注意事項
1. 位置決めと固定:
変圧器の位置決めには専門の吊り上げ装置を使用する必要があります。吊り上げるときは、変圧器のケーシングにある専用の吊り上げリングを使用する必要があります。磁器絶縁体やその他のコンポーネントを荷重支持点として使用してはなりません-。
変圧器は基礎上に安定して設置し、運転中の振動やズレを防ぐためにアンカーボルトでしっかりと固定してください。
2. 配線:
正しい配線: 配線図と位相マークに従って、高電圧側のバスバーまたはケーブルを厳密に接続してください。- と低電圧側のバスバーまたはケーブル-。配線グループが正しいことを確認してください。
信頼性の高い接続: すべての電気接続ポイントは良好な接触を持っている必要があり、過剰な接触抵抗による局所的な過熱を防ぐためにボルトを締める必要があります。
安全距離: 充電部間、および充電部と接地間に十分な電気的安全距離を確保してください。
3. 接地:
ケーシングの接地: 変圧器のケーシングは、個別に確実に接地する必要があります。接地抵抗は国家規格に準拠する必要があります。
中性点接地: 電源システム (TN-S、TT システムなど) の要件に従って、中性点接地線を確実に接続してください。
4. 付属品の取り付け:
温度計、オイルレベルゲージ、圧力リリーフバルブ、ガスリレー（ワトソンガスリレー）などのすべての付属品を正しく取り付け、信号配線が正しく、正常に動作および警報できることを確認してください。
Ⅲ．運用中の監視とメンテナンス
1. 日常点検:
負荷監視: 三相負荷電流と電圧はバランスが取れており、定格範囲内にある必要があります。-長期間の過負荷操作は固く禁止されています。-
温度監視: 油入変圧器の最高油温度は 85 度を超えてはいけません。{0}}乾式変圧器の温度上昇は絶縁クラスの制限を超えてはなりません。{3}}
音判定：通常動作時は均一な「ブーン」という音が鳴ります。異音、パチパチ音、吐出音が発生した場合は、直ちに機械を停止して点検してください。
油量・油色・漏れ量：油量は正常で、油色はやや黄色がかった透明です。すべてのシール面に油漏れがないか確認してください。
磁器ブッシングの検査: 亀裂や放電痕がなく、きれいです。
2. 定期的なメンテナンス:
動作環境と重要性に基づいて定期的なメンテナンス計画を作成します。一般に、包括的な停電の清掃と検査は少なくとも年に 1 回実施する必要があります。
変圧器のケーシングと磁器の絶縁体に溜まったほこりを取り除きます。
予防試験：規定に従い、絶縁油試験、直流抵抗試験、誘電損失試験等を定期的に実施し、内部危険を速やかに特定します。
清掃と締め付け: 蓄積したほこりを定期的に清掃し、電気接続を締め付けます。
3. 障害処理:
保護トリップが発生した場合は、電力を復旧する前に原因を特定し、障害を完全に除去する必要があります。原因が分からないまま、無理に電源を復旧させることは厳禁です。
内部変圧器の故障 (ガスリレーの作動や油漏れなど) が発生した場合は、ただちに電源を切り、専門の担当者に修理を依頼してください。
