ACコンタクタとDCコンタクタの違い

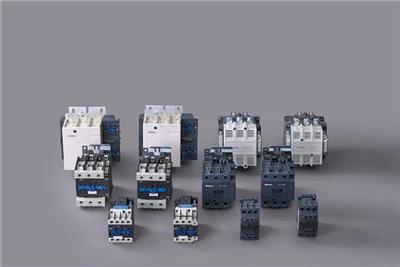

ACコンタクタとDCコンタクタ回路の開閉を制御するために使用される 2 種類の電磁スイッチです。どちらも電磁力を使用して接点を開閉するという機能は似ていますが、交流電気と直流電気の物理的特性の基本的な違いにより、設計に根本的な違いがあるため、互換的に使用することはできません。

I. 動作原理と構造の違い

1. コア構造:

ACコンタクタのコアは、渦電流加熱を低減するために積層ケイ素鋼板で作られています。コアの端面には短絡リングが埋め込まれており、電流がゼロを超えたときの吸引力を維持し、振動や騒音を排除します。

DC コンタクタのコアはモノリシック構造 (通常は円筒形) であり、渦電流は心配ありません。 DC 電流にはゼロ交差点がないため、短絡リングが発生せず、一定の吸引力が得られます。-



2. 消弧システム:

AC コンタクタの場合、アークの消弧は比較的簡単です。グリッド-タイプのアーク消弧装置が一般的に使用され、交流電流の自然なゼロクロス特性を利用し、金属グリッドと組み合わせてアークを分割および冷却して消弧を実現します。-

アークの消滅は、DC コンタクタにとって最大の課題です。磁気ブローアウトアーク消火などの強力な消弧装置を使用する必要があり、消弧室の構造はより複雑になります。



3. コイルパラメータ:

AC コンタクタのコイルは巻数が少なく、線径が太く、抵抗が低くなります。これは、電流制限が主にコイルの誘導リアクタンスに依存しているためです。誤って直流電流を接続すると、誘導性リアクタンスがなくなり、コイル抵抗が非常に小さくなり、過電流が発生し、直ちに焼損してしまいます。 DC コンタクタは、コイルの巻数が多く、線径が細く、抵抗が高くなります。電流制限は完全にコイルの抵抗に依存します。定格交流電圧で誤って接続すると、誘導性リアクタンスにより電流が不足し、磁力が不足して接続が不安定になります。



4. 動作周波数:

AC コンタクタの動作周波数は比較的低いです。頻繁に起動と停止を行うと、AC コイルの突入電流と鉄損により多大な発熱が発生します。

DC コンタクタは、より高い周波数で動作できます。 DC コイルは純粋な抵抗負荷であるため、始動がスムーズになり、発熱が少なく、より頻繁な動作に適しています。



5. サイズとコスト:

通常、AC コンタクタは小型であり、製造コストも低くなります。

DC コンタクタは、より複雑な消弧システムとコイルを備えているため、一般に大型で高価です。{0}



II.アプリケーション シナリオの違い:
AC コンタクタ:
コアシナリオ:AC モーター (ウォーター ポンプ、ファン、工作機械など) の制御。

主な分野:
産業用自動生産ライン。
電気機械システムの構築 (空調、照明)。

電源システム（コンデンサスイッチング）。

特徴:多用途、大量生産、低コスト。-産業制御の基礎。



DC コンタクタ:

コアアプリケーション:大電流の DC 回路を遮断します。-

主な用途:
DC 電源: 電気自動車、充電ステーション、太陽光発電システム。

エネルギー貯蔵システム: バッテリーバンク、UPS。

牽引力: 地下鉄、電気機関車。

専門産業: 電気めっき、電解。

特徴:専用、信頼性が高く、コストが高い。{0}}高電力 DC 回路のキー スイッチ-。
